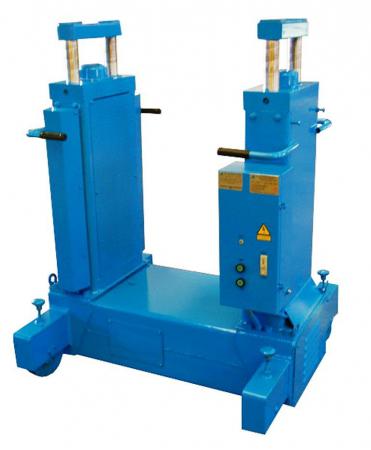

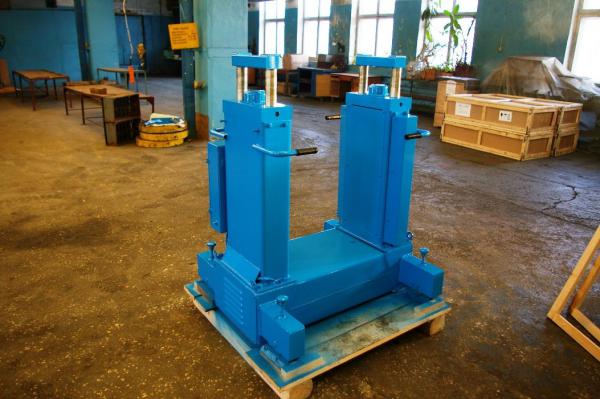

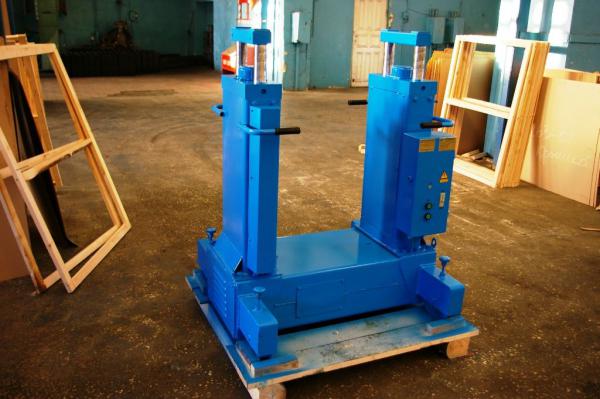

Автомобильный подъемник канавный 10 т.
Автоподъемник П263-02, канавного типа, грузоподъемность 10 тонн. Изготовлен для канавы 1100 мм. Привод подъема электромеханический с червячным редуктором.
Автомобиль подъемник
Перемещение подъемника вручную по рельсам, проложенным по дну канавы. Многоуровневая система безопасности. Рабочие гайки повышенной прочности и износостойкости. Привод подъёма электромеханический с червячным редуктором. Усилие перемещения по рельсам не превышает 20 кг.
Грузовой подъемник
Стойки 1 и 2 представляют собой сварную конструкцию. Внутри стоек смонтированы грузовые винты 8 по которым перемешаются ра бочие гайки 9. Гайки установлены в траверсах 10. На траверсах закре плены штанги 11, проходящие через направляющие втулки 12, закре пленные в опорах 13. В верхней части штанг закреплены башмаки 14. Передача вращения к грузовым винтам осуществляется посредством муфт 5. На винтах, под рабочими гайками с зазором 10-12 мм, смон тированы страховочные гайки 16. Ход гаек по винту ограничен двумя конечными выключателями 17 и 18, смонтированными на одной из стоек. На случай отказа конечных выключателей 17 и 18 предусмотрены ава рийные выключатели 19 и 20. Подъемник снабжен тормозами 21, рас положенными на опорах.
Руководство по эксплуатации автомобильный подъемник канавный П-263-02Подъемник канавный
Модель | П-263-02 |
Грузоподъемность максимальная, т | 10 |
Наибольший ход рабочего механизма, мм | 500 |
Минимальная высота подъема упоров над уровнем пола, мм | 70 при установке в канаву глубиной 1200 мм |
Установленная мощность, кВт | 4 |
Количество электродвигателей, шт. | 1 |
Габариты канавы (ширина (min)×глубина), мм | 1100×1200 |
Габариты подъемника (длина×ширина×высота), мм | 940×1070×1270 |
Автосервис подъемник
- Подъемник - 1 шт.
- Кронштейн П231.00.00.100 - 1 шт.
- Коробка клеммная Р637.00.02.000 - 1 шт.
- Защитно-отключающее устройство ВД1-63 - 1 шт.
- Руководство по эксплуатации - 1 экз.
При оформлении заказа на автомобильный канавный подъемник П-263-02, просим вас указывать способ отправки груза
