Автомобильный канавный подъемник ПРК-16,16 т
Ямный домкрат ПРК-16, автоподъемник для подъёма передней или задней оси автомобиля обслуживаемого на смотровой канаве.
Автомобиль подъемник
Грузоподъёмность 16 тонн. В отличие от подъёмников мод. П-263 данный подъёмник может быть изготовлен для эксплуатации в узких канавах шириной от 700 мм. Регулируемые упоры, позволяющие поднимать автомобили с различной конфигурацией рамы, возможность подъёма легковых автомобилей за лонжероны. Перемещение подъемника вручную по рельсам, проложенным по дну канавы. Усилие перемещения не превышает 15 кг. Надежное самоторможение от перемещения под нагрузкой. Для работы подъёмника необходимо подвести к насосу только сжатый воздух.
Внимание! Подъемник изготавливается только с пневмогидравлическим приводом.

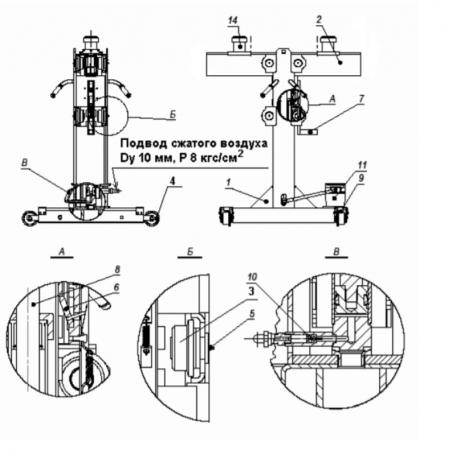

Канавный домкрат состоит из рамы 1, перемещающейся вдоль канавы на подпружиненных роликах 4. Внутри рамы по направляющим роликам 3 вертикально перемещается траверса 2. В осях роликов 3 предусмотрены масленки 5 для смазывания подшипниковых узлов. В верхней части траверсы имеются подвижные подхваты 14. В траверсе имеются дополнительные выдвижные балки 12 с опорами. На раме установлены собачки 6, предназначенные для фиксации траверсы в поднятом положении, и ручка 7 для их отжима при опускании траверсы. Подъем траверсы 2 осуществляется с помощью гидроцилиндра 8. В корпусе гидроцилиндра, в канале подвода рабочей жидкости в поршневую полость, установлен дросселирующий клапан 10, предназначенный для ограничения скорости опускания траверсы при разгерметизации (разрыве) линии подачи рабочей жидкости в поршневую полость гидроцилиндра. Подача рабочей жидкости в гидроцилиндр осуществляется с помощью пневмогидравлического насоса 11. Для обеспечения безопасности работы подъемник имеет механизм фиксации траверсы в поднятом положении. Фиксация производится двумя подпружиненными защелками 6 фиксирующими траверсу относительно рамы. Для расфиксации траверсы при опускании, защелки выводятся из зацепления с помощью рукоятки 7
Грузовой подъемник
Модель | ПРК-16 |
Грузоподъемность максимальная, т | 16 |
Наибольший ход рабочего механизма, мм | 530 |
Минимальная высота подъема упоров над уровнем пола, мм | 70 при установке в канаву глубиной1200 мм |
Габариты канавы (ширина (min)×глубина), мм | 1100 под заказ 700-1200×1200 |
Габариты подъемника (ширина (min)×глубина), мм | 910×1020-1710×1270 |
Масса нетто, кг | 300 |
Давление подводимого воздуха, бар | 10 |
Расстояние между подхватывающими элементами (по центру) | 150 |
Автосервис подъемник
Комплектация:
- Подъемник - 1 шт.
- Основание П150.10.03.000 - 2 шт.
- Подхват П150.10.07.000 - 2 шт.
- Опора ПЛД-5.06.00.000-01 - 2 шт.
- Руководство по эксплуатации - 1 шт.
При оформлении заказа на автомобильный канавный подъемник ПРК-16, просим вас указывать способ отправки груза
