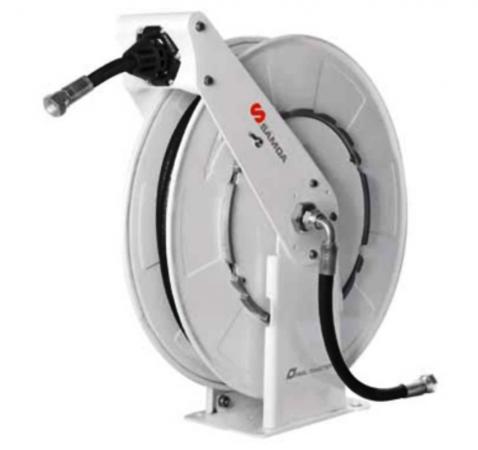

Samoa 504250 Открытая катушка со шлангом 15м и 18м - серия 504
Катушка со шлангом Samoa 504250. сверхпрочная двухопорная катушка из металла. Предназначается для перекачки воздуха, воды, антифриза, жидкости для ветрового стекла, смазочных материалов и консистентной смазки.
Автоматическая катушка для шланга
Для шланга диаметром 1/2" длиной 15 м и 18 м.
15 m Intensive Duty double pedestal hose reel - RM12L series - 160 bar - 1/2" hose
Основные характеристики:
- Сверхпрочная цельнометаллическая двухопорная катушка изготовлена из стали 4 мм.
- Основание, вал в сборе и выходное отверстие образуют очень жёсткую и стабильную конструкцию, отвечающую самым высоким требованиям.
- Никелированный стальной вал с высокой износо- и коррозие- стойкостью, совместимый с широким рядом жидкостей. Катушка для воды под высоким давлением, имеет стальной вал и шарнир.
- Катушка, установлена на двух постоянных смазанных закрытых шарикоподшипниках для уменьшения нагрузки крутящего момента на силовую пружину для плавной работы и долговечности катушки.
- Большая эффективная радиальная площадь запирания для удобства в работе.
- Особые 6 роликов из литого алюминия на выходе из катушки увеличивают срок службы шланга, предотвращают его сдавливание и уменьшают трение.
- Долговечная и надежная силовая пружина из специальной усталостнопрочной стали.
- Выходное отверстие с семью роликами для удобной работы при любом креплении: на стене, на потолке, на полу или на контейнере.
- Покрытие на основе порошковой эпоксидной смолы для увеличения износостойкости.
арт. | Длинна шлага | Ном. диаметр шланга - Нд x Вд | Резьба на входе | Резьба на выходе | Тип шланга | Ном. давление шлага |
Давление разрыва | Вес |
СЖАТЫЙ ВОЗДУХ И ВОДА ПОД НИЗКИМ ДАВЛЕНИЕМ | ||||||||
504 150 | 15 м (50 футов) | 1/2" - 20 x 12,5 мм | R 1/2" M (1) | R 1/2" F/M (2) | A | 20 бар (300 фунт/дюйм2) | 45 бар (650 фунт/дюйм2) | 27 кг |
ХОЛОДНАЯ И ГОРЯЧАЯ ВОДА, МАКС. ТЕМПЕРАТУРА 150 °C - 300 °F | ||||||||
504 450 | 15 м (50 футов) | 3/8" - 16 x 10 мм | R 3/8" M (2) | R 1/2" F/M (2) | C | 170 бар (2500 фунт/дюйм2) | 680 бар (10000 фунт/дюйм2) | 28 кг |
МАСЛО, АНТИФРИЗ, ВОЗДУХ, ВОДА | ||||||||
504 250 | 15 м (50 футов) | 1/2" -18 x 12,5 мм | R 1/2" F/M (1) | R 1/2" F/M (2) | D | 100 бар (1500 фунт/дюйм2) | 400 бар (6000 фунт/дюйм2) | 27,5 кг |
КОНСИСТЕНТНАЯ СМАЗКА | ||||||||
504 350 | 15 м (50 футов) | 1/4" - 14 x 6,4 мм | R 1/4" M (1) | G 1/4" F/M (2) | E | 350 бар (5000 фунт/дюйм2) | 1400 бар (20000 фунт/дюйм2) | 27,5 кг |
504 351 | 15 м (50 футов) | 3/8" - 17 x 10 мм | R 1/4" M (1) | G 3/8" F/M (2) | E | 280 бар (4000 фунт/дюйм2) | 1120 бар (16000 фунт/дюйм2) | 28,5 кг |
(1) Обжимная наружная коническая резьба.
(2) Обжимная коническая гайка 60° и двойной переходник с наружной резьбой 60°. Все модели со шлангами поставляются с впускным шлангом 0,8 м (2,5 фута).
Катушка без шланга
В комплектацию катушек не включены шланг, ограничитель шланга и U-образный болт. См. в аксессуарах для катушек: ограничители шланга, U-болты и соединительные адаптеры.
арт. | Применение | Максимальный размер шланга | Соединительная резьба шарнира | Соединительная резьба вала | Макс. рабочее давление (2) |
504 158 | ВОЗДУХ ПОД НИЗКИМ И СРЕДНИМ ДАВЛЕНИЕМ, ВОДА, АНТИФРИЗ И ОХЛАЖДАЮЩИЕ ЖИДКОСТИ, СМАЗКА | 15 м x 1/2" | 1/2" NPT (F) | 1/2" BSP (M) | 200 бар (3000 фунт/дюйм2) |
504 157 | 18 м x 1/2" (1) | 1/2" NPT (F) | 1/2" BSP (M) | 200 бар (3000 фунт/дюйм2) | |
504 358 | СМАЗКА ПОД ВЫСОКИМ | 15 м x 3/8" | 3/8" NPT (F) | 3/8" BSP (M) | 400 бар (6000 фунт/дюйм2) |
504 357 | ДАВЛЕНИЕМ | 18 м x 3/8" (1) | 3/8" NPT (F) | 3/8" BSP (M) | 400 бар (6000 фунт/дюйм2) |
504 458 | ВОДА ПОД ВЫСОКИМ ДАВЛЕНИЕМ | 15 м x 3/8" | 1/2" NPT (F) | 1/2" BSP (M) | 180 бар (2700 фунт/дюйм2) |
(1) Модели со шлангом 18 м (60 футов) должны использоваться в установках, допускающих свисание шланга из катушки минимум на 3 метра (10 футов), шланг ни в коем случае не должен быть полностью намотан на катушку.
Рабочее давление катушки. Максимальное давление при использовании не должно превышать минимальное рабочее давление катушки и установленного шланга
